Сопряжение RS-232 / 485 с сетями Ethernet
Задачи.jpg)
Ethernet находит широкое применение в промышленном оборудовании. Очень часто , однако, автоматические устройства не поддерживают подключение к сети. В этом случае могут использоваться коммуникационные сервера ("Serial Device Server") FL COM SERVER. Что обеспечивает простую интеграция последовательных интерфейсов в промышленные сети 10/100 Base-T(X).
Высокая производительность для промышленных систем.jpg)
Для надежной и безопасной работы в жестких промышленных условиях FL COM SERVER предлагает высококачественную развязку 3 цепей (VCC // RS-232, RS-485 // Ethernet), а так же резервирование цепей питания 24 В. Для высокой степени надежности оборудования устройства обеспечивают повышенную защиту от ЭМВ. Наряду с должной подготовкой аппаратного обеспечения программное обеспечение также учитывает особенности промышленной эксплуатации. С помощью объектов SNMP также поддерживается протокол 3964R, различные версии протокола Modbus и передача сообщений о состоянии.
Простое конфигурирование и диагностика
Конфигурирование и диагностика осуществляются без дополнительного ПО на основе web-управления с помощью стандартных браузеров. Для более понятного конфигурирования структура меню разделена на разделы, а интернет-страницы динамически настраивают требуемые приложения. Если, с другой стороны, требуется объединение функций конфигурирования и диагностики с визуализацией процессов, то соответствующие объекты SNMP могут быть интегрированы в базу данных OPC.
Интегрирование оконечных устройств с последовательным интерфейсом
Наиболее распространенная область применения — это простое соединение по принципу "точка-точка" двух устройств с последовательными интерфейсами через существующую сеть. С помощью двух устройств FL COM SERVER данные передаются по сети, при этом устраняются все ограничения на дальность передачи (например, для RS 232 она составляет максимум 15 м). Если, с другой стороны, по сети должны быть доступны последовательные данные приложений, то к устройству с последовательной передачей требуется подключить только один FL COM SERVER. FL COM SERVER может предоставлять данные как клиент или сервер и передавать их с помощью протокола TCP/IP или UDP.
Программы приобретают сетевую поддержку
Очень часто используемые программы не поддерживают передачу данных по Ethernet. С другой стороны, из-за все большего распространения сетевых технологий обмен между локальными устройствами, подключенными, например, через программные интерфейсы, должен производиться с помощью имеющейся компьютерной сетевой карты по подключенной сети. Данная поддержка обеспечивается входящей в комплект поставки программой Com Port Redirector, которая создает необходимые виртуальные Com-порты для используемого программного обеспечения. Внесение изменений в прикладные программы не требуется, связь между программными интерфейсами реализуется просто, и при этом предоставляются все преимущества сетевых технологий.

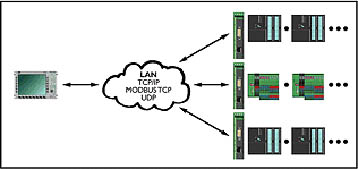

Объединение в сеть Modbus и других систем Multidrop (с многоточечной передачей).jpg)
С помощью современной сетевой технологии и сервера FL COM SERVER возможно расширение и замена даже классических сетей с многоточечной передачей и поддержкой RS-485. Modbus — наиболее яркий представитель, использующий эту технологию. FL COM SERVER поддерживает, как протоколы последовательной передачи Modbus ASCII и RTU, так и протокол Modbus TCP на базе Ethernet. Полноценные функции шлюза позволяют использовать ведущие и ведомые устройства Modbus и подключать к сетям Modbus-TCP любое количество оконечных устройств Modbus с последовательной передачей. Непосредственная адресация других сетей с многоточечной передачей осуществляется с помощью простой широковещательной адресация, т.е. одновременного направления всех сообщений всем подключенным к сети устройствам, или же с помощью интеллектуальных устройств. Адреса получателей непосредственно считываются из потока последовательных данных и используются для адресации.

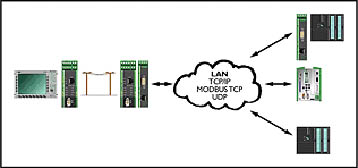

Дистанционный доступ к удаленным сетям.jpg)
Между удаленными объектами (например, мачтами ветроэлектростанций) очень сложно организовывать разводку кабелей. Применение модемной связи вместе с сервером FL COM SERVER обеспечивает самое простое подключение к удаленной сети. В COM SERVER для этого предусмотрена поддержка протокола PPP. Дистанционное обслуживание и диагностика удаленных устройств становятся такими же простыми, как и коммутируемый доступ к сети Internet. При использовании совместно с FL COM SERVER новых конвертеров PSI WL BLUETOOTH возможно создание точек доступа к Bluetooth, что обеспечивает беспроводное подключение устройств беспроводной связи к сети Ethernet, расположенных на расстоянии до 150 м.
