Стандартные распределительные коробки
Компания Phoenix Contact предлагает распределительные коробки с установленными клеммами и кабельными вводами.
Распределительные коробки выполнены из ABS пластика и предназначены для стандартных применений вне взрывоопасных зон.
Крышка крепится к корпусу винтами и имеет долговечный уплотнитель.
Крепление распределительной коробки к стенке осуществляется без нарушения внутреннего объёма через вертикальные каналы для винтов крышки.
Распределительные коробки представлены в трёх типоразмерах и с двумя типам клемм внутри.
С пружинными Push-in клеммами быстрого подключения:

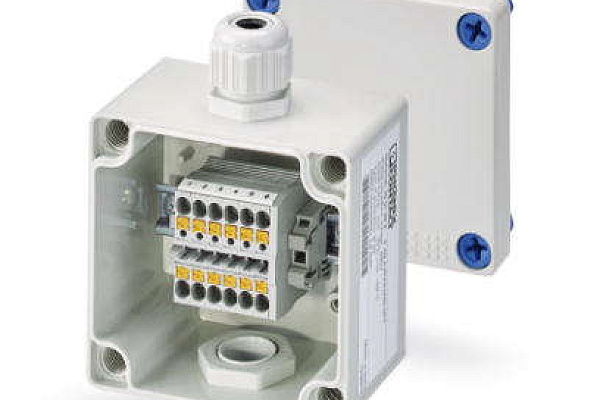

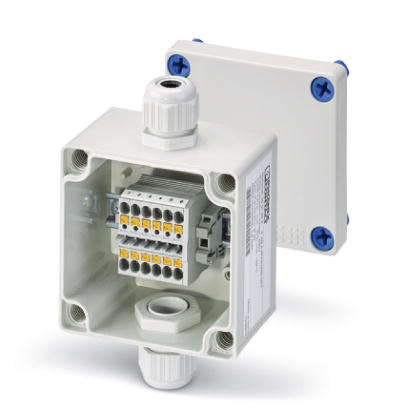

- E AB A 85X83X60 6MPT – 3001998, размер 85 мм x 83 мм x 60 мм, 6 пружинных Push-in клемм внутри;

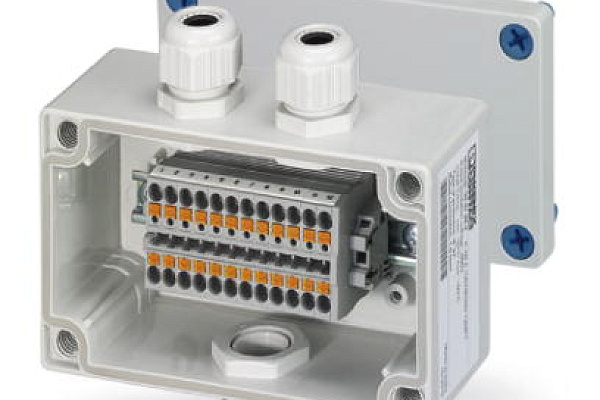

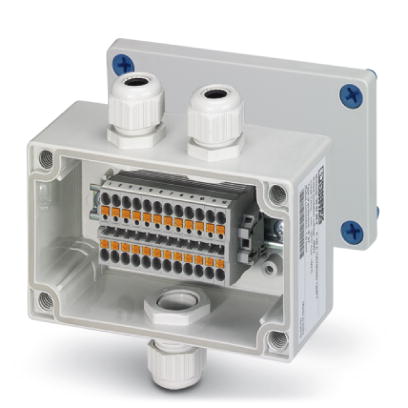

- E AB A 130X80X60 12MPT – 3001999, размер 130 мм x 80 мм x 60 мм, 12 пружинных Push-in внутри;

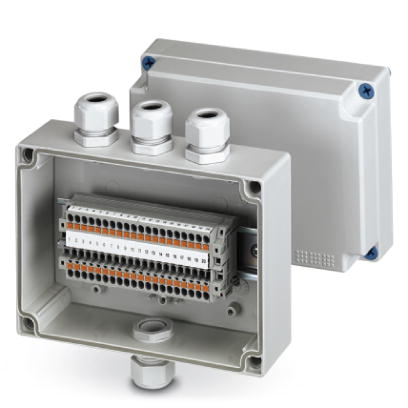

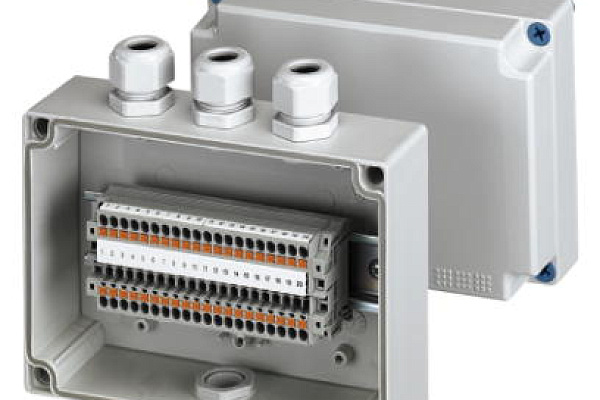

- E AB A 180X130X100 20PT – 3002001, размер 180 мм x 130 мм x 100 мм, 20 пружинных Push-in клемм внутри.
С винтовыми клеммами серии ТВ:
- E AB A 85X83X60 6TB — 3002002, размер 85 мм x 83 мм x 60 мм, 6 винтовых клемм внутри;
- E AB A 130X80X60 12TB — 3002003, размер 130 мм x 80 мм x 60 мм, 12 винтовых клемм внутри;
- E AB A 180X130X100 20TB — 3002004, размер 180 мм x 130 мм x 100 мм, 20 винтовых клемм внутри;
Технические параметры клемм
- номинальный ток In =24А (при 2,5 мм2)
- номинальное напряжение Un=800В
- ток нагрузки макс =30А (при сечении провода 4 мм2)
- сечение жесткого провода мин=0,14 мм2
- сечение жесткого провода макс=4,00 мм2
