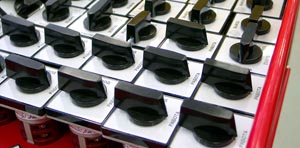

Кулачковые переключатели серии 4G: общая информация

ТУ 3424-001-18806749-03



ОБЩАЯ ИНФОРМАЦИЯ.

Настоящие технические условия распространяются на переключатели кулачковые серии 4G предназначенные для коммутации электрических цепей управления, сигнализации и защиты напряжением от 12 до 600 В постоянного и от 24 до 660 В переменного тока частотой 50, 60 и 400 Гц при токах до 100 А. Выключатели серии 4G характеризуются небольшими габаритными размерами, высокой коммутационной способностью, стойкостью к кратковременным перегрузкам, а при дополнительной защите в виде предохранителей также стойкостью к действию токов короткого замыкания. Переключатели серии 4G могут использоваться в качестве:

  • выключателей для подключения и управления приводами на основе одно- и трехфазных двигателей, в качестве переключателей звезда-треугольник, переключателей направления и частоты вращения и т.д.;
  • переключателей с требуемой программой коммутации в цепях управления, сигнализации и во вспомогательных цепях;
  • выключателей, переключателей и переключателей ответвлений, например, на трансформаторных и в электрических сварочных аппаратах;
  • групповых переключателей, например, для соединения резисторов и нагревательных элементов;
  • поворотного выключателя с автоматическим возвратом в исходное положение.


УСЛОВИЯ ЭКСПЛУАТАЦИИ.

  • Номинальные значения климатических факторов по ГОСТ 15150 69 и ГОСТ 15543.1 89;
  • Температура окружающей среды (по ГОСТ 16708-77) от минус 40С до полюс 40С, атмосфера типа II по ГОСТ 15150-69;
  • Высота над уровнем моря не более 2000 м;
  • Окружающая среда не должна содержать пыли, агрессивных газов и паров;
  • Относительная влажность воздуха 98% при температуре +25 градусов без конденсации и влаги;
  • Группа эксплуатации в части воздействия механических факторов — М3 по ГОСТ 17516.1 84.
  • Сейсмостойкость переключателей не ниже 8 баллов по МSК-64 для встроенных элементов по ГОСТ 17516.1 90.
  • Рабочее положение в пространстве — любое;
  • Режим работы — продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный при продолжительности включения 60%, частота переключения до 600 в час.


ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.

Степень защиты переключателей от воздействия окружающей среды по ГОСТ 14255-69:

  • открытое, со стороны контактов — IP00;
  • со стороны передней панели — IP30;
  • исполнение US1, OUS1 — IP55;
  • в корпусе (исполнение PK) — IP55;

По способу защиты человека от поражения электрическим током кулачковые переключатели должны соответствовать классу 0 по ГОСТ 12.2.007.0, по пожаробезопасности — требованиям ГОСТ 12.1.004.

Специальных мер предосторожности при транспортировании и хранении кулачковых переключателей не требуется.



УКАЗАНИЯ ПО ПРИМЕНЕНИЮ.

Эксплуатация переключателей должна производиться в соответствии с действующими "Правилами технической эксплуатации электроустановок потребителей", "Правилами технической эксплуатации электрических станций и сетей", техническим описанием и инструкцией по эксплуатации.

При эксплуатации переключателей не допускается давление на ось рукоятки в продольном и поперечном направлениях, а также искусственное торможение рукоятки.

Все монтажные и профилактические работы должны проводится при снятом напряжении.



ГАРАНТИИ ИЗГОТОВИТЕЛЯ.

Изготовитель гарантирует в течение 2х лет со дня изготовления кулачкового переключателя его соответствие требованиям настоящих технических условий, при соблюдении условий применения, транспортировки и хранения.
